ВтулкиРесурс подшипникового узла зависит не только от качества подшипника, но и от правильности монтажа, состояния посадочных мест и соблюдения регламента. Ошибки при установке или снятии приводят к перекосу колец, повреждению дорожек качения, перегреву и преждевременному выходу узла из строя. Ниже — практические правила подготовки, монтажа и безопасного демонтажа подшипников, а также подсказки по подбору по маркировке.
Подготовка к монтажу

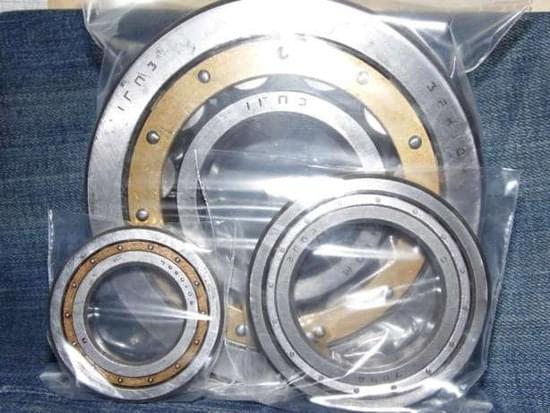

Проверка подшипника перед установкой
Перед началом работ:
- сверяйте маркировку на упаковке с гравировкой на самом подшипнике;
- вскрывайте упаковку непосредственно перед монтажом;
- выполняйте расконсервацию по инструкции производителя (если требуется).
Проверьте подшипник на:
- плавность вращения без подклинивания;
- отсутствие повреждений колец, тел качения, сепаратора;
- отсутствие коррозии и следов загрязнения;
- состояние уплотнений/защитных шайб у закрытых исполнений.
Важно: закрытые подшипники часто поставляются уже со смазкой. Открытые перед установкой обычно очищают от консервационных составов и закладывают рабочую смазку согласно условиям узла.

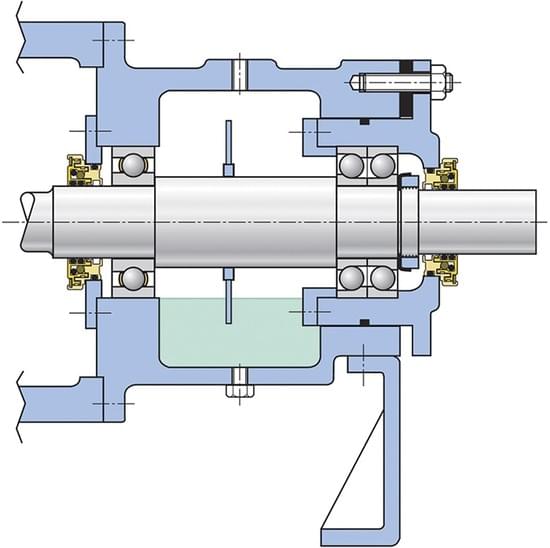

Подготовка посадочных мест и инструмента
Качество сопрягаемых деталей не менее важно, чем сам подшипник. Перед монтажом убедитесь, что:
- посадочные поверхности вала и корпуса без заусенцев, задиров, коррозии и грязи;
- торцы и заплечики (упоры колец) имеют корректную геометрию и чистую поверхность;
- каналы для подачи смазки очищены от стружки и продуваются воздухом;
- инструмент (оправки, втулки, пресс, съемники) чистый и исправный.
При необходимости посадочные поверхности промывают, просушивают и покрывают тонким слоем смазочного материала/антифреттинговой пасты (по регламенту узла).
Основные правила монтажа подшипников
Главный принцип: усилие прикладывают только к тому кольцу, которое устанавливается с натягом на посадочное место.
- при посадке на вал — усилие через внутреннее кольцо;
- при посадке в корпус — усилие через наружное кольцо;
- при одновременной посадке на вал и в корпус — давление распределяют на оба кольца одновременно.
Запрещено:
- передавать усилие через тела качения (с одного кольца на другое);
- прикладывать усилие к сепаратору;
- наносить удары непосредственно по кольцу без оправки/втулки.
Как прикладывать усилие при монтаже
| Ситуация | Куда прикладывать усилие | Что нельзя делать |
|---|---|---|
| Подшипник с натягом на вал | На торец внутреннего кольца | Давить/бить по наружному кольцу, передавать усилие через ролики/шарики |
| Подшипник с натягом в корпус | На торец наружного кольца | Давить/бить по внутреннему кольцу через тела качения |
| Одновременная посадка вал+корпус | Равномерно на оба кольца | Перекос при запрессовке, ударные нагрузки без оправки |
Методы установки: холодная посадка, нагрев и охлаждение
Выбор метода зависит от размеров, посадки и доступного инструмента.
Холодная посадка (пресс/оправка)
Подходит для небольших размеров и умеренных натягов.
- Используйте механический/гидравлический пресс или монтажные оправки.
- Допустимые лёгкие удары применяются только через подходящую втулку/оправку и с контролем равномерности, без перекоса.
Горячая посадка (нагрев подшипника)
Применяется, когда подшипник устанавливается на вал с натягом и требуется снизить монтажное усилие.
- Предпочтительно использовать индукционный нагреватель.
- Открытый огонь запрещён: возможна деформация и изменение свойств металла.
- Нагретый подшипник устанавливают на вал и доводят до упора без перекоса.
Охлаждение (для посадки с натягом в корпус)
В некоторых случаях применяют охлаждение подшипника или нагрев корпуса, чтобы упростить запрессовку.
- Для охлаждения могут использовать сухой лёд/криометоды, но это спецпроцедуры с требованиями по безопасности и не всегда необходимы.
- На практике часто достаточно нагрева корпуса и равномерной запрессовки.

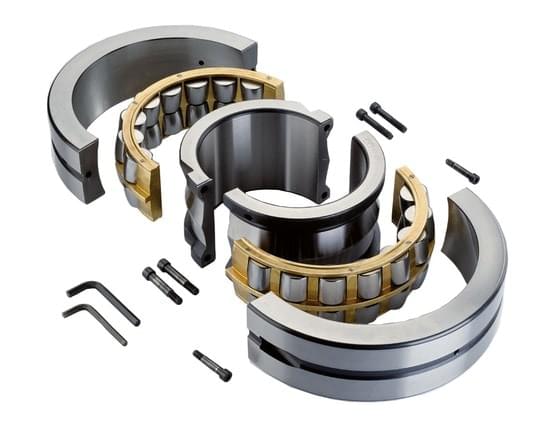

Особенности монтажа отдельных типов подшипников
Некоторые подкатегории подшипников требуют дополнительных действий при установке.
- Конические роликовые подшипники — разъёмные: внутреннее кольцо с роликами ставится на вал, наружное — в корпус. После монтажа обычно требуется регулировка осевого/радиального зазора (прокладками, гайками, втулками — по конструкции узла).
- Игольчатые подшипники без сепаратора — при сборке важно сохранить правильную компоновку игл: их часто фиксируют тонким слоем смазки (как «клеем»), а последняя игла должна входить свободно, чтобы между иглами оставался технологический зазор. Любой перекос при надевании на вал резко повышает риск повреждений.
- Сферические роликоподшипники с коническим отверстием (на закрепительной/стяжной втулке) — при осевом перемещении втулки кольцо деформируется и радиальный зазор уменьшается, поэтому зазор контролируют щупом/индикатором согласно регламенту производителя.
- Упорные и радиально-упорные подшипники — чувствительны к ошибкам ориентации и преднатягу/зазору: кольца устанавливают в соответствии со схемой узла, а осевой зазор регулируют предусмотренными конструкцией элементами.
Если тип подшипника нестандартный или узел критичен по точности (шпиндели, редукторы, высокие скорости), лучше опираться на документацию оборудования и рекомендации производителя.
Контроль после монтажа: что проверить
После установки и внесения смазки (по регламенту узла) выполните пробный пуск на низких оборотах без нагрузки и проверьте:
- вращение свободное, без заеданий;
- нет посторонних звуков (хруста, резкого скрипа, «металлического звона»);
- температура узла не растёт аномально (учтите: в первые часы/день после смазывания возможен умеренный рост температуры);
- нет утечек смазки и признаков трения уплотнений.
Симптомы ошибок после установки
| Симптом | Возможная причина | Что проверить |
|---|---|---|
| Перегрев | слишком большой натяг/малый зазор, избыток/недостаток смазки, перекос | посадку, зазоры, количество смазки, соосность |
| Свист/скрип | недостаток смазки или трение деталей узла | смазку, уплотнения, контакт вращающихся частей |
| Звенящий металлический звук | слишком малый зазор или ошибка монтажа | правильность посадки и регулировки |
| Вибрация/«песок» | загрязнение, абразив, повреждение | чистоту сборки, состояние подшипника |
Демонтаж подшипников: быстрый и безопасный
Демонтаж выполняют при замене, ремонте или контроле. Правильный подход — использовать специализированный инструмент и не повреждать посадочные места.
Общие правила снятия подшипника

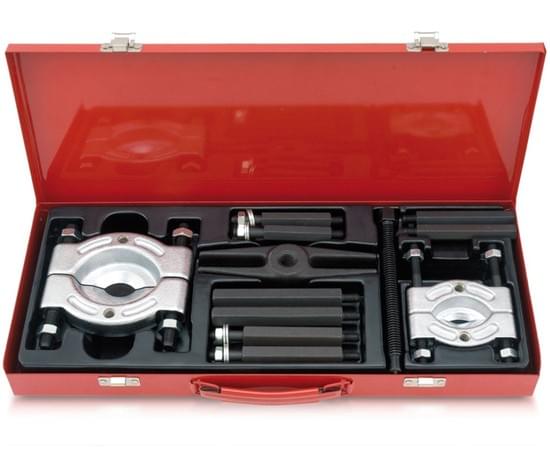

- применяйте механические/гидравлические съемники (обратные, секционные и т.п.);
- усилие прикладывайте к тому кольцу, которое снимаете с натяга;
- если подшипник планируется использовать повторно — нельзя нагружать тела качения.
Демонтаж в зависимости от исполнения
- Коническое отверстие/втулки: часто применяют съемники, гайки, гидравлические методы (для крупных размеров).
- Цилиндрическое отверстие:
- нагрев применяют как способ облегчить снятие (по регламенту и без перегрева);
- для малых размеров используют съемник;
- лёгкие удары допустимы только через оправку по торцу кольца и с контролем перекоса.

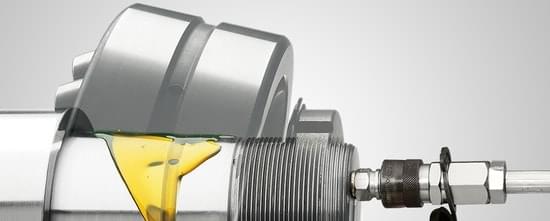

Для крупногабаритных подшипников с сильным натягом эффективен гидрораспор — он снижает усилие снятия и риск повреждений.
Как выбрать подшипник: что важно в маркировке
Правильный подбор — ключевой фактор ресурса. В маркировке обычно зашиты:
- тип и серия,
- размеры,
- конструктивные особенности (уплотнения, канавки, сепаратор),
- класс точности,
- зазор,
- смазка и/или исполнение под условия среды.

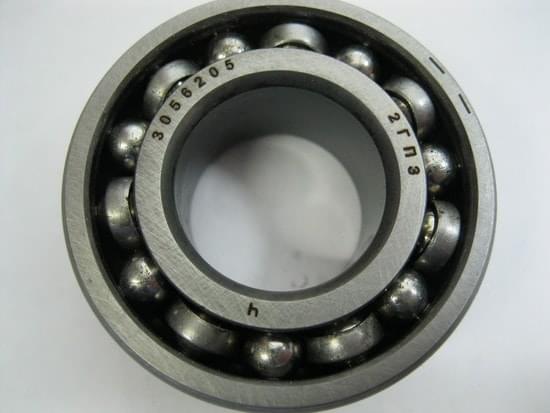

Пример чтения маркировки
Маркировка у разных брендов и стандартов может отличаться по деталям, но общий смысл один: в ней зашиты серия/размер и дополнительные исполнения.
Пример 1: 6205-2RS
- 6205 — серия и размер (посадочный диаметр определяется по коду размера)
- 2RS — двусторонние контактные резиновые уплотнения
Пример 2: 6205-ZZ
- ZZ — двусторонние металлические защитные шайбы
Пример 3: 6205-C3
- C3 — увеличенный внутренний зазор (выбирается под режимы, где возможен нагрев/тепловое расширение)
Если вы подбираете замену, сверяйте не только «базовый номер» (например, 6205), но и дополнительные обозначения: тип уплотнений (2RS/ZZ), зазор (C3 и др.), канавка под стопорное кольцо (NR), тип сепаратора и другие исполнения — они напрямую влияют на ресурс и работу узла. При сомнениях лучше ориентироваться на документацию оборудования и рекомендации производителя.
Заключение
Правильный монтаж подшипника — это чистота, корректные посадочные места, применение подходящего метода установки и правило «усилие только через напрессовываемое кольцо». После сборки обязательно выполняют контрольный пуск и оценивают шум, нагрев и плавность вращения. Такой подход снижает риск преждевременных отказов и защищает оборудование от серьёзных поломок.
Если возникают вопросы по выбору подшипника или есть сомнения в расшифровке маркировки, специалисты «Европодшипник М» помогут подобрать подшипник под вашу задачу и условия эксплуатации.
