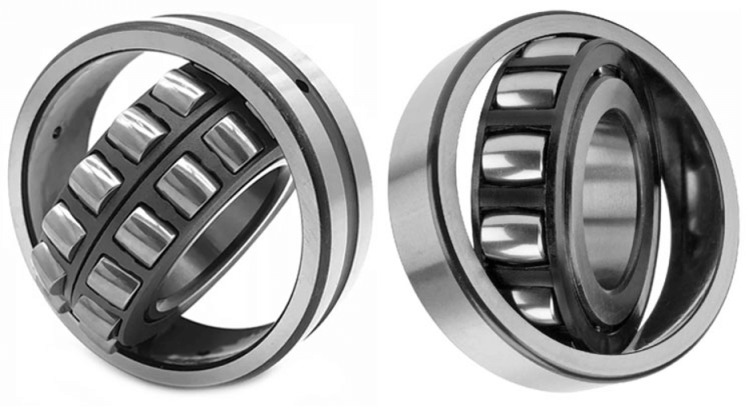

Срок службы подшипников: стандарты расчета, факторы влияния и методы продления ресурса

Базовый срок службы подшипника (ресурс L10): определение и нормативы

Срок службы подшипника, обозначаемый как номинальный ресурс L10, — это расчетное количество миллионов оборотов или часов работы при постоянной скорости, которое 90 % идентичных изделий в партии должны отработать до появления первых признаков усталости металла. Данный параметр выступает фундаментальной величиной в машиностроении, позволяя инженерам прогнозировать долговечность промышленных узлов на этапе проектирования. Разница между теоретическим и фактическим показателями заключается в условиях эксплуатации: расчетный ресурс предполагает идеальную установку, наличие абсолютно чистой среды, корректное смазывание и соблюдение температурных допусков. Фактический срок службы отражает реальную наработку механизма на производстве, где на долговечность постоянно влияют вибрации, перекосы валов и неизбежная деградация смазочного материала. Показатель L10 демонстрирует исключительно статистическую вероятность безотказной работы группы деталей, не являясь точной гарантией для единичного экземпляра.

С инженерной точки зрения определение ресурса строго регламентировано международной методологией ISO 281:2007 и дублирующим его межгосударственным стандартом ГОСТ 18855-2013. Нормативная база требует рассчитывать динамическую грузоподъемность с учетом вероятности безотказной работы, где появление микротрещин или начального выкрашивания беговых дорожек считается моментом исчерпания базового ресурса. Помимо указанных документов, в мировой практике применяются стандарты ANSI/AFBMA, ISO 76 и JIS B 1518, которые дополняют требования к оценке усталостной прочности стальных сплавов. Для тяжелонагруженных отраслей действуют дополнительные регламенты: например, для железнодорожной колеи 1520 мм введены жесткие правила установки исключительно новых комплектующих при формировании колесных пар грузовых вагонов, а также закреплен обязательный переход к капитальному ремонту после восьми лет непрерывной эксплуатации.

Основные методы расчета ресурса подшипников

Расчет базового номинального ресурса (в оборотах и часах)

Классическая формула вычисления базового номинального ресурса в миллионах оборотов имеет вид L10 = (C/P)^p. Переменная C обозначает базовую динамическую грузоподъемность — постоянную нагрузку, которую механизм способен выдерживать один миллион оборотов с 90 % вероятностью безотказной работы. Значение данного параметра определяется производителем на основе стендовых испытаний и указывается в технических каталогах. Переменная P представляет собой эквивалентную динамическую нагрузку, объединяющую все действующие на узел силы. Переменная p является показателем степени, зависящим от внутренней геометрии тел качения. Перевод полученного значения в часы работы (L10h) при постоянной частоте вращения осуществляется по формуле L10h = (10^6 / 60n) × (C/P)^p, где n отражает частоту вращения вала в оборотах в минуту.

Значения показателя степени для расчета ресурса подшипников

У шариковых элементов контакт с беговой дорожкой точечный, тогда как у роликовых модификаций — линейный. Большая площадь соприкосновения и иное распределение механических напряжений в пятне контакта обуславливают применение увеличенного показателя степени для роликовых деталей. Данная математическая разница отражает физическую способность цилиндрических или конических тел качения выдерживать более высокие радиальные нагрузки до начала усталостного разрушения поверхностного слоя.

Определение эквивалентной динамической нагрузки (P)

Радиальные и осевые механические воздействия объединяются в единое расчетное значение через уравнение P = X × Fr + Y × Fa. Переменная Fr фиксирует фактическую радиальную силу, действующую перпендикулярно оси вала, тогда как Fa определяет осевую нагрузку, направленную вдоль оси вращения. Коэффициент X демонстрирует долю радиального воздействия, участвующую в формировании эквивалентной нагрузки. Коэффициент Y показывает вклад осевой силы в процесс износа и снижение общей долговечности узла.

Алгоритм вычисления требует определить отношение осевой силы к радиальной с учетом коэффициента вращения внутреннего или наружного кольца. Полученный результат сравнивают с параметром осевого нагружения e, специфичным для каждой серии подшипников, после чего выбирают нужные значения X и Y из нормативного справочника. При минимальном осевом воздействии, когда расчетная дробь меньше параметра e, принимают X равным единице, а Y приравнивают к нулю: это означает полное отсутствие влияния осевой силы на итоговый ресурс механизма.

Модифицированный расчет ресурса (коэффициент aISO)

Проектирование современных промышленных комплексов требует использования модифицированного ресурса Lnm, вычисляемого как произведение коэффициентов a1, aISO и базового показателя L10. Множитель a1 корректирует математическую модель под требуемую надежность, превышающую стандартные 90 %, позволяя рассчитывать долговечность для критически важных систем с вероятностью безотказной работы до 99,95 %. Системный множитель aISO интегрирует три эксплуатационных параметра: предел усталостной прочности через отношение предельной нагрузки к приложенной (Cu/P), условия смазывания через баланс фактической и требуемой кинематической вязкости (κ = ν/ν1), а также чистоту рабочей зоны через коэффициент загрязнения ec. Базовой формулы L10 категорически недостаточно для точного инжиниринга, поскольку она полностью игнорирует реальное качество масляной пленки, наличие абразивных частиц и фактические свойства применяемого стального сплава.

Расчетные данные коэффициента aISO имеют строгие физические ограничения при экстремально высоких температурах и критическом уровне загрязнения. При нагреве свыше 150 °C законы контактной усталости меняются: необратимо снижается предел выносливости материала, трансформируются физико-механические свойства стальных колец. В подобных условиях математические модели теряют объективность, требуя обязательной корректировки режимов стендовых испытаний и принудительного снижения расчетной частоты вращения для предотвращения внезапных аварий.

Ключевые факторы, снижающие фактический срок службы

Температурные режимы и деградация смазки

Рабочие температуры напрямую определяют кинематическую вязкость смазочного материала и стабильность защитной масляной пленки. Нагрев снижает вязкость нелинейно, истончая гидродинамический барьер между телами качения и металлическими кольцами, что приводит к переходу от жидкостного трения к граничному. Превышение порога в 120 °C многократно ускоряет процессы окисления, испарения легких фракций и разжижения технического состава. Достижение 150 °C провоцирует термические повреждения структуры металла, которые визуально определяются по характерной синей окраске деталей, что ведет к кратному падению несущей способности. Температуры свыше 200 °C создают предельно высокий риск заклинивания сепаратора и мгновенного аварийного разрушения промышленного узла.

Влияние температуры на смазку и ресурс подшипника

Для компенсации температурных расширений инженеры применяют подшипники с увеличенным тепловым зазором (маркировки C3, C4). Однако даже правильный подбор зазора не спасает узел, если базовая вязкость масла подобрана без учета рабочих условий. Использование полиальфаолефиновых (PAO) баз позволяет расширить температурный диапазон, но требует строгого контроля за совместимостью присадок с материалом уплотнений.

Ошибки монтажа и нарушение центровки

Механические повреждения при установке выступают главной причиной досрочного выхода роторного оборудования из строя. Удары молотком при запрессовке, перекосы внутренних колец и неправильный натяг создают локальные концентрации напряжений в зонах контакта. Чрезмерный натяг полностью выбирает внутренний радиальный зазор, вызывая катастрофический рост температуры и заклинивание тел качения в первые часы работы. Недостаточный натяг приводит к проворачиванию кольца на валу, фреттинг-коррозии и разрушению посадочного места.

Несоосность валов генерирует дополнительные нерасчетные кромковые напряжения, концентрирующие всю рабочую нагрузку на краях беговых дорожек. Подобные монтажные погрешности критически снижают несущую способность конструкции, ускоряют накопление усталостных дефектов и сводят к минимуму фактический срок службы. Даже идеально подобранный механизм, установленный с нарушением центровки муфт, не способен отработать паспортный ресурс, разрушаясь от краевого продавливания металла.

Загрязнение и коррозия

Попадание абразивных частиц и влаги в рабочую зону запускает необратимый механизм ускоренного разрушения поверхностей. Твердые фракции пыли или металлической стружки внедряются в сталь, вызывая микрорезание, глубокие царапины и полностью разрушая гидродинамическую смазочную пленку. Присутствие воды, даже в концентрации менее 1 %, провоцирует образование коррозионных язв и водородного охрупчивания поверхностного слоя. Данные дефекты становятся мощными концентраторами напряжений, где под воздействием циклических нагрузок зарождаются подповерхностные микротрещины.

По мере развития дефекта трещины выходят на поверхность, что приводит к отделению частиц стали — процессу, известному как усталостное выкрашивание (питтинг). Образовавшиеся глубокие микрораковины генерируют сильную вибрацию, которая дополнительно разбивает сепаратор и соседние узлы. Использование надежных лабиринтных или контактных уплотнений снижает риск загрязнения, однако требует регулярного обновления смазки для выдавливания отработанных частиц из рабочей зоны.

Современные методы мониторинга и технического обслуживания

Планирование интервалов обслуживания

Стратегии технического обслуживания промышленного оборудования делятся на реактивные, планово-предупредительные и базирующиеся на фактическом состоянии. Определение интервалов замены смазки опирается на часы наработки, скорость вращения, диаметр узла и условия окружающей среды. Формула расчета интервала имеет вид: t = (14 × 10^6 / (n × d)) × f1 × f2 × f3, где t — время в часах, n — частота вращения, d — внутренний диаметр, а коэффициенты f учитывают качество смазки, температурный режим и наличие вибраций.

В нормальных промышленных условиях смазочный материал обновляют каждые шесть-двенадцать месяцев. При высоких температурах (свыше 100 °C) интервал сокращается до одного-трех месяцев, поскольку скорость окисления масла возрастает экспоненциально. В экстремальных условиях с высокой запыленностью, влажностью или ударными нагрузками требуется еженедельное шприцевание узлов. Переход от ручного обслуживания к автоматическим централизованным системам смазывания позволяет дозировать подачу материала, исключая как масляное голодание, так и перегрев от избытка смазки.

Диагностика состояния подшипников без разборки узла

Определение износа на ранних стадиях базируется на методах неразрушающего контроля, позволяющих оценивать состояние механизма без остановки производственного процесса. Вибродиагностика анализирует спектр частот и регистрирует высокочастотные ударные импульсы, возникающие при прохождении тел качения через дефектный участок. Термометрия фиксирует аномальные тепловые поля, выявляя локальный перегрев из-за повышенных потерь энергии при граничном трении. Трибоанализ оценивает концентрацию и морфологию металлических частиц в масле, указывая на конкретные продукты износа элементов конструкции.

Методы диагностики состояния подшипников

Современные портативные виброанализаторы используют метод огибающей (Envelope) и анализ ударных импульсов (SPM), что позволяет обнаруживать зарождающиеся повреждения при развитии дефекта всего на 10 %. Тепловизионный контроль с точностью до 0,1 °C эффективно дополняет вибромониторинг, выявляя проблемы со смазкой до появления механических разрушений. Комплексное применение данных физических принципов позволяет выявлять микротрещины за несколько месяцев до критического отказа, переводя ремонт из аварийного режима в управляемый процесс.

Вопросы и ответы

Какой средний срок службы подшипника качения?

Средний фактический срок службы в стандартных промышленных условиях составляет от 20 000 до 40 000 часов непрерывной работы. Для электродвигателей расчетный ресурс обычно ограничивается 10 000 часами, тогда как для тяжелых машин интенсивного использования нормы долговечности достигают диапазона 50 000–100 000 часов.

Можно ли использовать подшипник после истечения расчетного срока службы?

Эксплуатация после истечения ресурса L10 допускается исключительно при комплексной инструментальной оценке фактического состояния узла. Расчетный показатель отражает статистическую вероятность, тогда как реальная пригодность зависит от отсутствия критических дефектов, уровня износа сепаратора и сохранения допустимых тепловых зазоров.

Как тип смазки влияет на формулу расчета ресурса?

Вязкость и химический тип смазочного материала интегрируются в модифицированный расчет через системный коэффициент aISO. Данный параметр учитывает отношение фактической кинематической вязкости к требуемой, позволяя инженерам корректировать базовый ресурс в зависимости от стабильности гидродинамической масляной пленки.

Что такое предел усталостной нагрузки (Cu)?

Предел усталостной нагрузки — это точное значение механического воздействия, ниже которого стальной сплав не подвергается разрушению при идеальных условиях смазывания и абсолютной чистоте. В инженерных расчетах параметр Cu служит пороговой величиной, определяющей потенциально бесконечный ресурс промышленного узла при малых радиальных нагрузках.
